En Solarix, nos apasionan los desafíos que plantean las instalaciones fotovoltaicas atípicas. Son proyectos que requieren un enfoque único y soluciones creativas. Esta vez, nos hemos desplazado hasta una finca rústica en Benifallet, donde el terreno rocoso y empinado planteaba un reto único para instalar la estructura metálica para los paneles solares. Más sobre esto enseguida, ¡pero primero repasemos los elementos de este sistema aislado de la red Victron-Pylontech! 🌱
Paneles solares LONGI de alto rendimiento

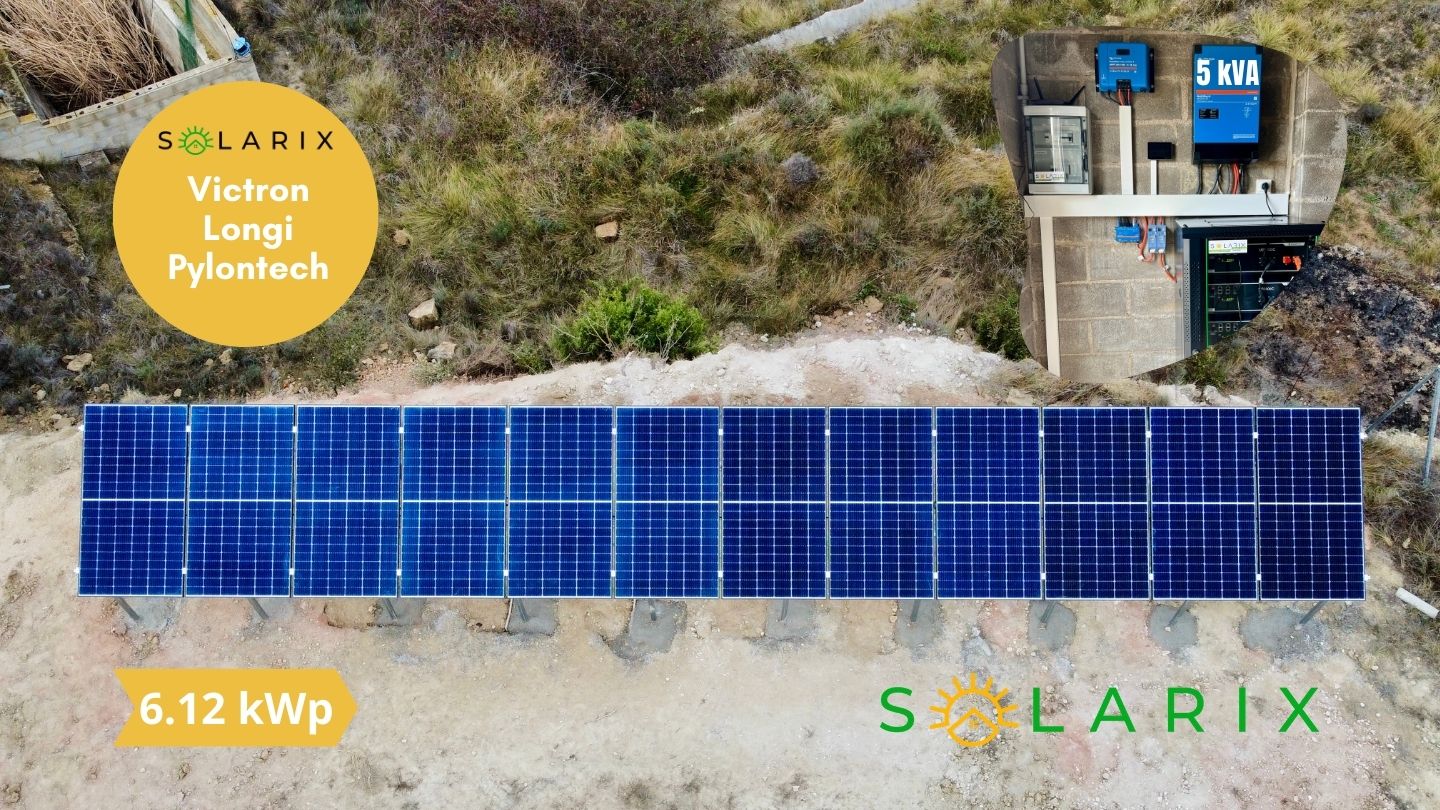

Hemos instalado 12 módulos fotovoltaicos monocristalinos LONGI, modelo LR5-66HPH, con una potencia de 510Wp y una eficiencia del 21,5%. Además, cuentan con un coeficiente de temperatura de la Pmax de tan solo -0.34%/ºC. Estas 12 placas solares conforman un campo FV total de 6,12kWp, con una inclinación de 40º, ideal para garantizar un rendimiento óptimo incluso en diciembre, considerado el mes de menor radiación solar del año.
Soporte para placas solares de acero galvanizado
Los paneles solares se han montado sobre una estructura de acero galvanizado diseñada a medida, instalada en el terreno a solicitud del cliente quien prefirió evitar la instalación de los paneles solares en la cubierta de teja de su casa rural recién rehabilitada. La estructura, adaptada para resistir los vientos fuertes de la zona y anclar los paneles verticalmente, fue especialmente diseñada para superar los desafíos del terreno rocoso, empinado y de difícil acceso. Destacan los múltiples puntos de anclaje a la roca y las barras de refuerzo para garantizar la estabilidad ante los vientos intensos. Con una inclinación de 40º, asegura un rendimiento óptimo incluso en invierno. Además, su resistencia a la corrosión la hace ideal para largos periodos de exposición sin oxidarse ni corroerse, integrándose perfectamente con el entorno rural.
Regulador MPPT SmartSolar de Victron
Los paneles se conectan al regulador SmartSolar MPPT 250/100-TR VE.CAN, con capacidad de carga de hasta 5800W – una corriente de hasta 100A a 57,6V, para ser más exactos. Con Bluetooth y puerto VE.Direct, facilita la conexión y configuración, simplificando la instalación y puesta en marcha.
Destaca por su capacidad de gestionar la carga óptimamente al comunicarse con el BMS de la batería de litio Pylontech a través del Cerbo GX. Esto asegura un rendimiento óptimo, previene problemas de sobrecarga y conserva la garantía de las baterías.
Inversor MULTIPLUS-II
El corazón del sistema es el inversor MULTIPLUS-II 48V 5000VA 70+50A de Victron Energy, capaz de convertir la corriente continua en corriente alterna con una potencia constante de hasta 4kW a 25ºC, aunque en nuestras pruebas hemos alcanzado 4400W sin problemas. Se comunica con el Cerbo GX a través del puerto VE.Bus, garantizando una integración perfecta. Además, cuenta con dos salidas CA: una principal con la función «no-break», que asegura un suministro ininterrumpido, y una segunda salida programable, por ejemplo el uso más tipico en Solarix es alimentar un termo cuando la batería está completamente cargada. Este inversor-cargador puede trabajar en paralelo con hasta 6 unidades para obtener una potencia de salida de hasta 25kW/30kVA y una capacidad de carga de hasta 420A. En Solarix, valoramos su versatilidad, potencia y robustez.
Baterías de litio Pylontech
La energía no utilizada se almacena en 3 baterías de litio Pylontech US3000C, con una durabilidad de hasta 6000 ciclos de descarga al 90% DOD a 25ºC, instaladas en un armario de tipo rack que puede acomodar hasta 6 unidades.
Control y monitorización con CERBO GX
Cada instalación cuenta con un dispositivo de control y monitorización CERBO GX, que permite controlar y monitorizar el sistema desde cualquier lugar con facilidad. Al habilitar el control de corriente y tensión distribuido (DVCC), el dispositivo Cerbo GX pasa de ser un monitor pasivo a ser un controlador activo. En sistemas con baterías CAN-bus gestionadas, el Cerbo GX recibe límites de tensión de carga, corriente de carga y corriente de descarga del BMS de la batería Pylontech que hace de master, transmitiéndolos a los inversores y cargadores solares conectados. Esto asegura una gestión precisa y eficiente de la energía, optimizando el rendimiento del sistema.
Cuadro de protecciones de la instalación fotovoltaica
Cumplimos con todas las normativas de seguridad y protección. Cada instalación incluye un cuadro con todos los elementos de protección necesarios para proteger tu sistema y garantizar tu seguridad.
¡Aprovecha esta oportunidad única para tener tu propia instalación solar aislada en Benifallet con Victron Energy!
¡Contáctanos ahora para obtener un presupuesto a medida y comienza a disfrutar de los beneficios de la energía solar! 🌞🔋💡
